Todo el metal, espuma o elastómero tejido junta de malla de alambre

Junta de malla de alambre de puntoSe fabrica a partir de la mejor materia prima de calidad y tecnología avanzada de acuerdo con el estándar internacional de calidad industrial definido. Las materias primas de la junta de malla de alambre de punto son principalmente alambre de acero inoxidable o alambre de acero de cobre estañado. Los alambres de metal están tejidos por la máquina de tejer circulares para formar una malla de punto. La malla de punto es suave pero estable y duradera.

La junta de malla de alambre de punto es una junta de EMC universal para blindaje EMI y RFI. Es ampliamente utilizado en los campos magnéticos y eléctricos incluyendo EMP.

La junta de malla de alambre de punto comúnmente consiste en una capa de malla de alambre de punto sobre un núcleo de goma, espuma o elastómero de baja fuerza de cierre. Puede permitir la recuperación después de la compresión. La junta de malla de alambre de punto también puede ser completamente metálica, que se usa comúnmente en aplicaciones de servicio pesado, incluyendo el EMP o aplicaciones de alta temperatura.

KWMG-01:Junta de malla de alambre de punto con núcleo de elastómero.

KWMG-02:Junta de malla de alambre de punto con núcleo de espuma.

La junta de malla de alambre de punto tiene muchas formas diferentes para adaptarse a diferentes aplicaciones y máquinas. Puede ser redondo o rectangular. Otras formas incluyen doble ronda, redonda con cola, etc.

KWMG-03:Junta de malla de alambre de punto de forma rectangular.

KWMG-04:Junta redonda de malla de alambre de punto.

KWMG-05:Junta de malla de alambre de punto redonda con forma de cola.

KWMG-06:Junta de malla de alambre de punto de doble forma redonda.

KWMG-07:Junta de malla de alambre de punto con adhesivo.

KWMG-08:Junta de malla de punto comprimido de un solo lado y espuma con adhesivo en el centro.

KWMG-09:Espuma con adhesivo en el centro y doble lado de la junta de malla de punto comprimido.

KWMG-10:La junta de malla de punto se puede convertir en tipos estándar y desmotado para diferentes aplicaciones.

Detalles

• Materiales: Monel, aluminio, acero de cobre estañado, acero inoxidable y así sucesivamente.
• Diámetro del alambre: 0,11mm, 0,13mm y otros diámetros están disponibles.

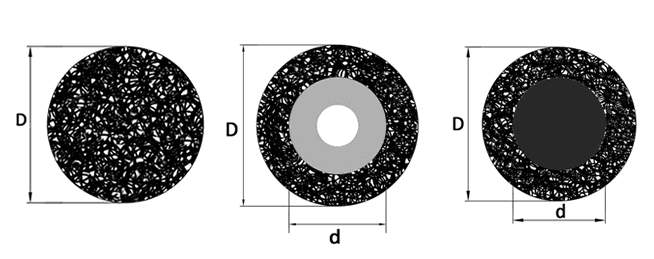

Especificación de la junta de malla de alambre de punto de forma redonda

Forma redonda de metal		Forma redonda de núcleo de espuma o elastómero
D (mm)	D (mm)	D × d (mm)	D × d (mm)
6,35	11,11	6,35 × 3,18	11,1 × 8,0
3,18	7,9	3,18 × 1,57	14,9 × 11,1
12,7	4,0	12,7 × 9,53	8,0 × 4,8
4,78	9,53	4,8 × 3,2	9,5 × 6,4
1,57	2,36

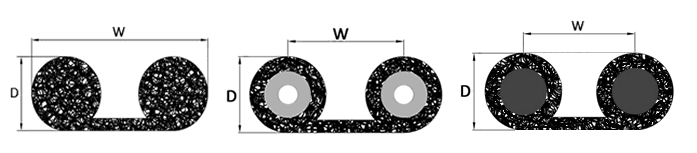

Especificación de la junta de malla de alambre de punto de doble forma redonda

D × W (mm)	D × W (mm)	D × W (mm)	D × W (mm)
1,6 × 9,53	3,18 × 12,7	6,35 × 15,9	1,57 × 12,7
3,18 × 15,9	6,35 × 19,05	1,57 × 15,9	4,78 × 15,9
6,35 × 25,4	2,36 × 12,7	4,78 × 19,05	9,53 × 25,4
3,18 × 9,53	4,78 × 25,4	12,7 × 25,4

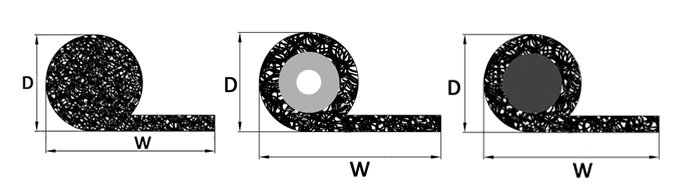

Especificación de junta de malla de alambre de punto redonda con forma de cola

D × W (mm)	D × W (mm)	D × W (mm)	D × W (mm)
1,57 × 9,53	3,18 × 15,9	6,35 × 12,7	9,4 × 25,4
1,57 × 12,7	3,18 × 19,1	6,35 × 15,9	9,53 × 15,9
1,57 × 15,9	4,0 × 12,7	6,35 × 19,05	9,53 × 19,05
1,57 × 19,05	4,0 × 19,05	6,35 × 25,4	9,53 × 25,4
2,36 × 12,7	4,78 × 12,7	7,92 × 15,9	11,1 × 19,05
2,36 × 15,9	4,78 × 15,9	7,92 × 19,05	11,1 × 25,4
2,36 × 19,05	4,78 × 19,05	7,92 × 25,4	12,7 × 19,05
3,18 × 12,7	4,78 × 25,4	9,4 × 19,05	12,7 × 25,4

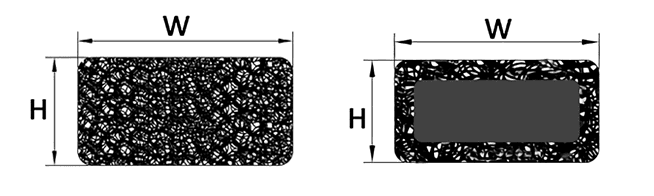

Especificación de la junta de malla de alambre de punto de forma rectangular

W × H (mm)	W × H (mm)	W × H (mm)	W × H (mm)
2,36 × 3,18	6,35 × 3,18	19,1 × 12,7	2,36 × 4,78
6,35 × 6,35	20 × 6	2,36 × 6,35	6,35 × 9,53
20 × 8	3,18 × 1,6	12,7 × 6,35	20 × 10
3,18 × 3,18	12,7 × 9,53	20 × 12	3,18 × 4,0
12,7 × 12,7	20 × 20	3,18 × 4,78	15 × 6
25 × 6	3,18 × 6,35	15 × 8	25 × 8
3,18 × 9,53	15 × 10	25 × 10

La junta de malla de alambre de punto se utiliza principalmente para sellar el panel de blindaje para blindaje EMI/RFI.

Características de la junta de malla de alambre de punto

• Resistencia a la corrosión.
• Resistencia abrasiva.
• Resistencia a altas temperaturas.
• Resistencia al desgaste.
• Altos estándares duraderos.
• Alto rendimiento de blindaje EMI/ RFI.
• Blindaje magnético de baja frecuencia.

Aplicaciones de la junta de malla de alambre de punto
La junta de malla de alambre de punto se utiliza principalmente para sellar tapas y puertas de cerramiento, placas de cubierta extraíbles e interfaz en los paneles o puertas blindados EMI/RFI.
