Все металлические, пены или эластомер трикотажные проволочной сетки Прокладка

Трикотажная проволочная сетка прокладка Изготовлено от самого лучшего качественного сырья и передовой технологии в соответствии с определенным международным промышленным стандартом качества. Сырьем для прокладки из трикотажной проволочной сетки является главным образом проволока из нержавеющей стали или луженая медная стальная проволока. Металлические проволоки вязаются круговой вязальной машиной, образуя трикотажную сетку. Вязаная сетка мягкая, но устойчивая и прочная.

Прокладка из трикотажной проволочной сетки-это универсальная прокладка EMC для защиты от электромагнитных и радиочастотных помех. Он широко используется в магнитных и электрических полях, включая ЭМИ.

Связанная набивка ячеистой сети обыкновенно состоит из слоя связанной ячеистой сети над ядром резины, пены или эластомера низко-закрытия-силы. Это может позволить восстановление после сжатия. Прокладка из трикотажной проволочной сетки также может быть полностью металлической, которая обычно используется в тяжелых условиях эксплуатации, включая EMP или высокотемпературные приложения.

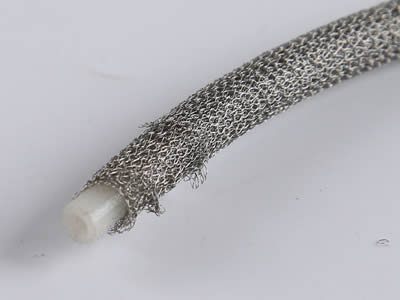

A knitted wire mesh gasket with elastomer core on the gray background.

KWMG-01: Прокладка из трикотажной сетки с сердечником эластомера.

A knitted wire mesh gasket with foam core on the gray background.

KWMG-02: Прокладка из трикотажной проволочной сетки с поролоновым сердечником.

Вязаная прокладка из проволочной сетки имеет множество различных форм, чтобы удовлетворить различные приложения и машины. Он может быть круглым или прямоугольным. Другие формы включают двойной круглый, круглый с хвостом и так далее.

A knitted wire mesh gasket with rectangular shape.

KWMG-03: Прокладка из трикотажной сетки прямоугольной формы.

A round knitted wire mesh gasket on the gray background.

KWMG-04: Прокладка из круглой трикотажной сетки.

A round with tail shape knitted wire mesh gasket on the gray background.

KWMG-05: Круглая с прокладкой из трикотажной сетки в форме хвоста.

A double round knitted wire mesh gaskets on the gray background.

KWMG-06: Прокладка из трикотажной проволочной сетки двойной круглой формы.

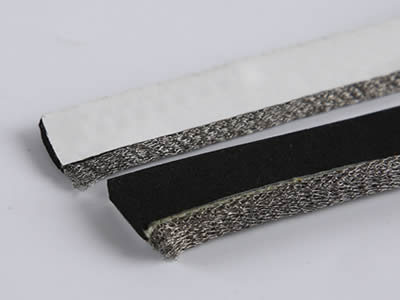

Two pieces of knitted wire mesh gasket in positive and negative side with adhesive on the negative side.

KWMG-07: Прокладка из трикотажной сетки с клеем.

Two pieces of compressed knitted mesh gasket with foam in the center and gasket on one side.

KWMG-08: Односторонняя сжатая трикотажная сетчатая прокладка и пена с клеем по центру.

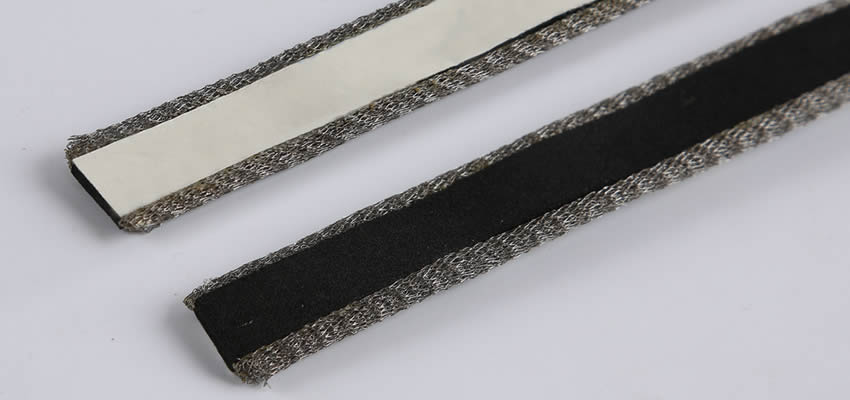

Compressed knitted mesh gasket, with double gaskets on both side and foam in the center with adhesive.

KWMG-09: Пенопласт с клеем по центру и двусторонняя уплотнительная прокладка из сжатой трикотажной сетки.

Standard knitted mesh gasket with elastomer and ginning gasket with foam on the gray background.

KWMG-10: Трикотажные сетки прокладки могут быть сделаны в стандартные и ginning типы для различного применения.

Детали

  • Материалы: Монель, алюминий, луженая медная сталь, нержавеющая сталь и так далее.
  • Диаметр проволоки: 0,11 мм, 0,13 мм и другие диаметры доступны.
Спецификация круглой формы трикотажные проволочной сетки прокладки
Three drawings of round shape knitted wire mesh gasket.
Все металлические круглой формы Пена или эластомер ядро круглой формы
D (мм) D (мм) Д × д (мм) Д × д (мм)
6,35 11,11 6,35 × 3,18 11,1 × 8,0
3,18 7,9 3,18 × 1,57 14,9 × 11,1
12,7 4,0 12,7 × 9,53 8,0 × 4,8
4,78 9,53 4,8 × 3,2 9,5 × 6,4
1,57 2,36
Спецификация двойной круглой формы трикотажные проволочной сетки прокладки
Three drawings of double round shape knitted wire mesh gasket.
Д × Вт (мм) Д × Вт (мм) Д × Вт (мм) Д × Вт (мм)
1,6 × 9,53 3,18 × 12,7 6,35 × 15,9 1,57 × 12,7
3,18 × 15,9 6,35 × 19,05 1,57 × 15,9 4,78 × 15,9
6,35 × 25,4 2,36 × 12,7 4,78 × 19,05 9,53 × 25,4
3,18 × 9,53 4,78 × 25,4 12,7 × 25,4
Спецификация раунд с хвостом формы трикотажные проволочной сетки прокладки
Three drawings of round with tail shape knitted wire mesh gasket.
Д × Вт (мм) Д × Вт (мм) Д × Вт (мм) Д × Вт (мм)
1,57 × 9,53 3,18 × 15,9 6,35 × 12,7 9,4 × 25,4
1,57 × 12,7 3,18 × 19,1 6,35 × 15,9 9,53 × 15,9
1,57 × 15,9 4,0 × 12,7 6,35 × 19,05 9,53 × 19,05
1,57 × 19,05 4,0 × 19,05 6,35 × 25,4 9,53 × 25,4
2,36 × 12,7 4,78 × 12,7 7,92 × 15,9 11,1 × 19,05
2,36 × 15,9 4,78 × 15,9 7,92 × 19,05 11,1 × 25,4
2,36 × 19,05 4,78 × 19,05 7,92 × 25,4 12,7 × 19,05
3,18 × 12,7 4,78 × 25,4 9,4 × 19,05 12,7 × 25,4
Спецификация прямоугольной формы трикотажные проволочной сетки прокладки
Two drawings of rectangular shape knitted wire mesh gasket.
Ш × В (мм) Ш × В (мм) Ш × В (мм) Ш × В (мм)
2,36 × 3,18 6,35 × 3,18 19,1 × 12,7 2,36 × 4,78
6,35 × 6,35 20 × 6 2,36 × 6,35 6,35 × 9,53
20 × 8 3,18 × 1,6 12,7 × 6,35 20 × 10
3,18 × 3,18 12,7 × 9,53 20 × 12 3,18 × 4,0
12,7 × 12,7 20 × 20 3,18 × 4,78 15 × 6
25 × 6 3,18 × 6,35 15 × 8 25 × 8
3,18 × 9,53 15 × 10 25 × 10

Особенности трикотажной проволочной сетки прокладки

  • Коррозионная стойкость.
  • Абразивная стойкость.
  • Высокая термостойкость.
  • Сопротивление износа.
  • Высокие прочные стандарты.
  • Высокая производительность экранирования EMI/ RFI.
  • Низкочастотное магнитное экранирование.

Применение трикотажной проволочной сетки прокладки
Прокладка из трикотажной проволочной сетки в основном используется для герметизации крышек и дверей корпусов, съемных крышек и интерфейса в экранированных панелях или дверях EMI/RFI.

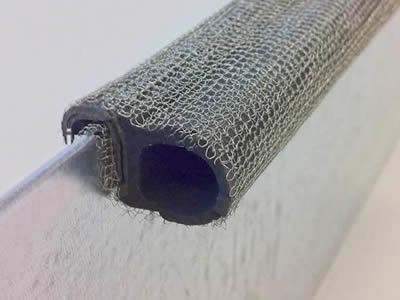

A knitted wire mesh gasket is installed onto the shielding panel.

Прокладка из трикотажной проволочной сетки в основном используется для герметизации экранирующей панели для экранирования EMI/RFI.
